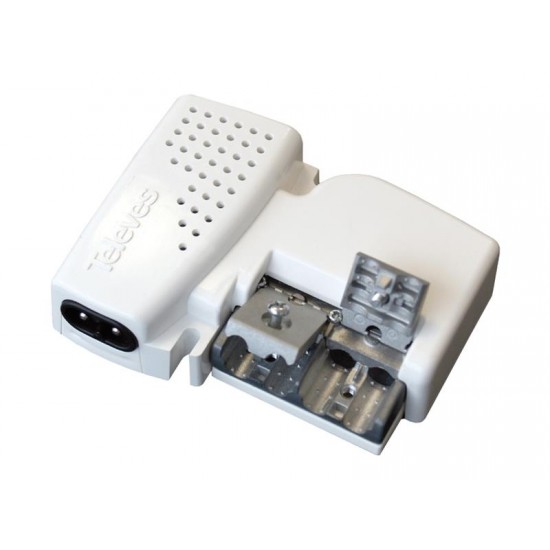

Anténní zesilovač Televes NV20PICO LTE

Zesilovač Picocom ref. 560542 lze použít jako malý domovní zesilovač nebo jako zesilovač pro posílení signálů VHF/UHF v bytových rozvodech. Jeho základní výhodou je automatické nastavení, které zabraňuje přebuzení zesilovače. Zesilovač není vybaven žádným manuálním regulačním prvkem. O nastavení se stará obvod AGC, který zastává dvě funkce. Zabraňuje přebuzení zesilovače (podle počtu kanálů nastaví maximální výstupní úroveň) a současně udržuje nastavenou výstupní úroveň (má-li vstupní signál dostatečnou úroveň). Automaticky nastavená výstupní úroveň zesilovače je dána počtem zesilovaných kanálů a maximálním zesílením zesilovače (20 dB v pásmu UHF a 10 dB v pásmu VHF). Např. pro 6 DVB-T kanálů je nastavena výstupní úroveň na max. 95 dBuV. Zesilovač umožňuje napájení předzesilovače +12V/150 mA. Napájení do vstupu lze zapnout/vypnout pomocí spínače na zadní straně zesilovače. Picocom má velmi malé rozměry a nízkou spotřebu energie (max. 3,7W). Zesilovač potlačuje LTE pásmo.

Výrobce: TELEVES, S.A.

Technické parametry

počet vstupů/výstupů 1 / 2

vstupy VHF (40-400MHz), UHF (470-790 MHz)

zesílení 10 dB (VHF), 20 dB (UHF)

rozsah AGC 20 dB

regulace zesílení 20 dB (VHF vstupy/inputs), 16 dB (UHF vstupy/outputs)

šumové číslo 5 dB (VHF), 4,5 dB (UHF)

max. výstupní úroveň (DIN45004B) 105 dBµV

max. výstupní úroveň (IMD3 -60 dB) 97 dBµV (VHF), 102 dBµV (UHF)

max. výstupní úroveň (IMD2 -60 dB) 87 dBµV (VHF), 92 dBµV (UHF)

tlumení odrazu na vstupu >10 dB

napájení předzesilovače 12V / 150 mA (přepínač)

napájení 196-264V, 50/60 Hz, 3,7 W

konektory bez konektorové připojení

pracovní teplota -5°C .....+45°C

stupeň krytí IP20

hmotnost 0,23 kg

rozměr 100 x 60 x 30 mm
