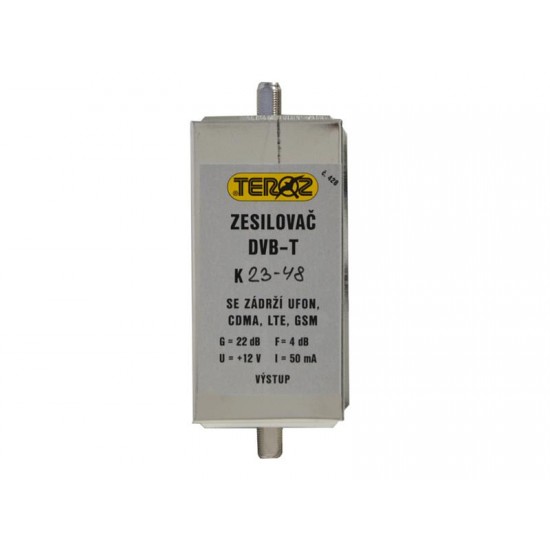

Anténny zosilňovač TEROZ 428X k.23 až k.48 s filtrom 5G+LTE+GSM+UFON+CDMA, F-F

Anténny zosilňovač TEROZ 428x s filtrami nad a pod prevádzkovým pásmom K23 až K48 odfiltruje veľa rušivých kmitočtov spôsobených mobilnými telefónmi v pásmach 5G (698 až 790MHz) + LTE (790 až 862 MHz) + GSM (850až960MHz) + CDMA (455 / 465MHz) + UFÓNA (410/420 MHz) + Traťová zabezpečovacia signalizácia (cca 469 MHz).

Jedná sa o selektívny zosilňovač s nízkošumovými vysokofrekvenčnými tranzistormi radu BFP, BFR. Na vstupe je selektívna kombinácia hornej a dolnej priepustu. Šum zosilňovača sa zvýši o priechodná útlm dolnej priepuste, ale zároveň sa zvýši odolnosť proti prebudeniu rušivými signály mobilnými telefónmi v pásme 5G, UFON, CDMA, LTE a GSM. Vďaka rozmerom a väčšom počte použitých súčiastok je dosiahnuté mimoriadnej strmosti hrán filtrov a útlmu mimo požadovanej priepustné pásmo.

Technické parametre :

- prevádzková frekvencia : 486 MHz až 694 MHz

- prenášané pásmo kanálov : K23 až K48

- zisk G : 22 dB

- šum F : 4 dB

- max. výstupná úroveň pre 2 TV kanály : 95 dBμV

- vstupné a výstupné impedancia : 75 Ω

- napájanie do výstupného konektoru : 12V / 40mA

- priechodnosť pre napájacie napätie do vstupu : nie

- vstupný a výstupný konektor : F female

- rozmery krabičky : 100 x 50mm

- montáž v prostredí : vnútornom

- Prenosová charakteristika (var. K23-59) :

kmitočet (MHz) + zisk (-útlum) (dB)

464,0 -18,4

494,0 +21,8

702,0 +21,2

726,0 -13,5

791,0 -26,4

850,0 -28,1

900,0 -31,7

950,0 -39,1
