Generátor UNI-T UTG1005A

Generátor UNI-T UTG1005A
Nie je skladom
Generátor UNI-T UTG1005A
253,94€
  • Sklad: Nie je skladom
  • Kód produktu: 07730139

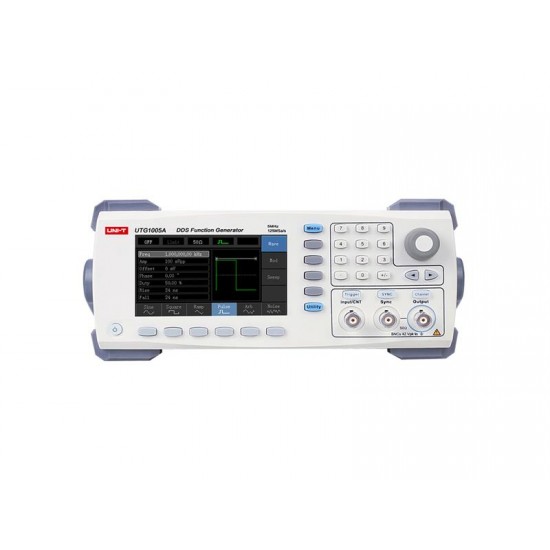

Generátor UNI-T UTG1005A

Generátor funkcií / ľubovoľných priebehov UTG1005A je jednokanálový generátor využívajúci technológiu priame digitálne syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz. K dispozícii je modulovania signálov rôznymi moduláciami ako AM, PM, FM, ASK, FSK atď. Z interného alebo externého zdroja, lineárnym a logaritmickým rozkmitaním. Panel je ergonomicky konštruovaný pre jednoduché ovládanie. Využitie generátora sa predpokladá pri návrh, testovanie, riešenie problémov a opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových, televíznych a rozhlasových systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér pre prenos dát do počítača. Má výborný pomer cena / výkon a množstvo funkcií.

Parametre produktu :

- jednokanálový generátor s digitálnou syntézou signálu DDS

- generovanie sínusových signálov s kmitočtom 1μHz až 5MHz

- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 5MHz

- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)

- typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM signálov z interného i externého zdroja

- podpora výstupu sweep signálov

- podporuje spúšťanie vnútorné / vonkajší / ručné spúšť

- 6ti bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov

- výstupné amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie

- vzorkovacej frekvencie 125M / s a ​​14 bitové vertikálne rozlíšenie

- uloženie náhodných vlnenie s dĺžkou až 2048 bodov

- možnosť uložiť až 16 skupín premenlivých digitálnych vlnenie

- rozhranie USB s výkonným softvérom pre PC

- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu

- systémová nápoveda

- farebný displej TFT LCD s uhlopriečkou 4,3 a vysokým rozlíšením

Technické parametre :

- výstupné kanály: 1

- vzorkovacia frekvencia: 125MS / s

- výstupná frekvencia: až 5MHz

- frekvenčný rozlíšenie: 1μHz

- vertikálne rozlíšenie: 14 bits

- hĺbka pamäte: 8 kpts

- typy a frekvencie generovaných signálov:

sínusový: od 1μHz do 5MHz

obdĺžnikový: od 1μHz do 5MHz

rampa (píla): od 1μHz do 400kHz

pulz: od 1μHz do 5MHz

ľubovoľný: od 1μHz do 1MHz

šum

DC

- rozsah amplitúdy: 1mVpp ~ 10Vpp (50Ω), 2mVpp ~ 20Vpp (High Z)

- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep

- výstupný impedanceí impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenia 50Ω

- ochrana proti skratu na výstupe: áno

- celk. harmon. skreslenie 20kHz, 1Vpp (typická hodnota): <0,2%

- presnosť do 90 dní: ±50 ppm (18℃ až 28℃)

- presnosť do 1 roka: ±100 ppm (18℃ až 28℃

- displej: TFT LCD s uhlopriečkou 4,3 , 480 x 272pixelů

- rozhranie USB Device: áno

- napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II

- spotreba: <25W

- istenie: tavnou poistkou 250 V, T2 A

- hmotnosť: 3,2 kg

- rozmery: 265 x 110 x 320mm

- farba výrobku: biela a sivá

Obsah individuálneho balenia:

- generátor funkcií UTG1005A: 1ks

- napájací kábel: 1ks

- kábel rozhrania USB: 1ks

- kábel BNC-BNC: 1ks

- CD so softvérom pre PC: 1ks

- manuál: 1ks

Balenie pre veľkoodberateľov:

- štandardné množstvo na kartón: 2ks

- štandardné rozmery kartónu: 380 x 330 x 320 mm

- hrubá hmotnosť kartónu: cca 8,5 kg

VÝROBCA: UNI-TREND
