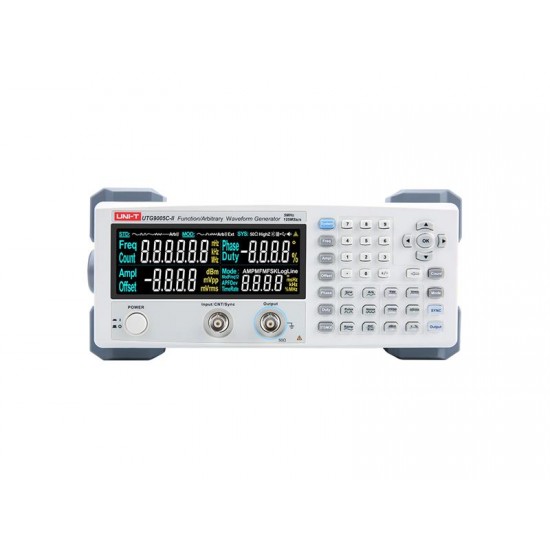

Generátor UNI-T UTG9005C-II

Generátor UNI-T UTG9005C-II
Nie je skladom
Generátor UNI-T UTG9005C-II
237,79€
  • Sklad: Nie je skladom
  • Kód produktu: 07730138
Generátor UNI-T UTG9005C-II

Generátor funkcií / ľubovoľných priebehov UTG9005C-II je jednokanálový generátor využívajúci technológiu priame digitálne syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz a maximálnou výstupnou frekvenciou 5MHz. K dispozícii je modulovania signálov moduláciami AM, FM, z interného alebo externého zdroja, lineárnym a logaritmickým rozkmitaním. Panel je ergonomicky konštruovaný, pre jednoduché ovládanie má číselnú klávesnicu. Využitie generátora sa predpokladá pri návrh, testovanie, riešenie problémov a opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových, televíznych a rozhlasových systémoch; testovanie polovodičových súčiastok. Pre výborný pomer cena / výkon sa hodí aj pre školské laboratória. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať rýchlo a efektívne. Má rozhranie USB a výkonný softvér pre prenos dát do počítača.

Parametre produktu :

- jednokanálový generátor s digitálnou syntézou signálu DDS

- generovanie sínusových signálov s kmitočtom 1μHz až 5MHz

- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 5MHz

- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, píla, trojuholník, pulz, šum, DC, ľubovoľný - 20průběhů v internej pamäti)

- typy modulácie AM, FM signálov z interného i externého zdroja

- logaritmické a lineárne rozmietanie signálov

- podporuje spúšťanie vnútorný / vonkajší / ručné spúšť

- 6ti bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov

- ochrana vstupného terminálu proti prepätiu

- výstupné amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie

- vzorkovacej frekvencie 125M / s a ​​14 bitové vertikálne rozlíšenie

- rozhranie USB s výkonným softvérom pre PC

- číselná klávesnica pre jednoduchú obsluhu

- displej EBTN LCD

- výkonový zosilňovač signálov do 200kHz, 4W

Technické parametre :

- výstupné kanály: 1

- vzorkovacia frekvencia: 125MS / s

- výstupná frekvencia: až 5MHz

- frekvenčný rozlíšenie: 1μHz

- vertikálne rozlíšenie: 14 bits

- typy a frekvencie generovaných signálov:

sínusový: od 1μHz do 5MHz

obdĺžnikový: od 1μHz do 5MHz

rampa (píla): od 1μHz do 200kHz

pulz: od 1μHz do 5MHz

ľubovoľný: od 1μHz do 1MHz

šum

DC

- rozsah amplitúdy: 1mVpp až 10Vpp (50Ω), 2mVpp až 20Vpp (High Z)

- amplitúdovej rozlíšenie: 1mV

- rozsah offsetu DC: -5Vpp až 5Vpp (50Ω) (AC + DC); -10Vpp až 10Vpp (High Z) (AC + DC)

- typy modulácie: AM, FM

- výstupný impedanceí impedancia: továrenské nastavenia 50Ω, možno zvoliť aj vysokú impedanciu (High Z)

- meranie frekvencie externých TTL kompatibilných signálov: 100MHz až 100MHz

- ochrana vstupného terminálu proti prepätiu: áno, ak je vstupné napätie> 12,5V, frekvencia <10kHz, amplitúda> 625mVpp

- výkonový zosilňovač signálov, BNC výstup na zadnej strane: do 200kHz, 4W, rýchlosť prebehu vyššia ako 18V/1μsec

- celk. harmon. skreslenie 20kHz, 1Vpp (typická hodnota): <0,2%

- presnosť do 90 dní: ± 50 ppm (18 ℃ až 28 ℃)

- presnosť do 1 roka: ± 100 ppm (18 ℃ až 28 ℃

- displej: displej EBTN LCD

- rozhranie USB Device: áno, na zadnej strane

- napájanie: AC od 100 V do 240 V, 45-400Hz, CAT 0

- spotreba: <35 VA

- istenie: tavnou poistkou 250 V, T2 A

- pracovná teplota: 10 °C až 40 °C

- chladenie: interný ventilátor

- skladovacia teplota: -20 °C do + 60 °C

- hmotnosť: 2,8kg

- rozmery: 265 x 110 x 320 mm

- farba výrobku: biela a sivá

Obsah individuálneho balenia :

- generátor funkcií UTG9005C-II: 1ks

- napájací kábel: 1ks

- kábel rozhrania USB: 1ks

- kábel BNC-krokosvorky: 1ks

- CD so softvérom pre PC: 1ks

- český a anglický manuál: 1ks

Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 2ks

- štandardné rozmery kartónu: 380 x 330 x 320 mm

- hrubá hmotnosť kartónu: cca 7 kg

VÝROBCA: UNI-TREND
