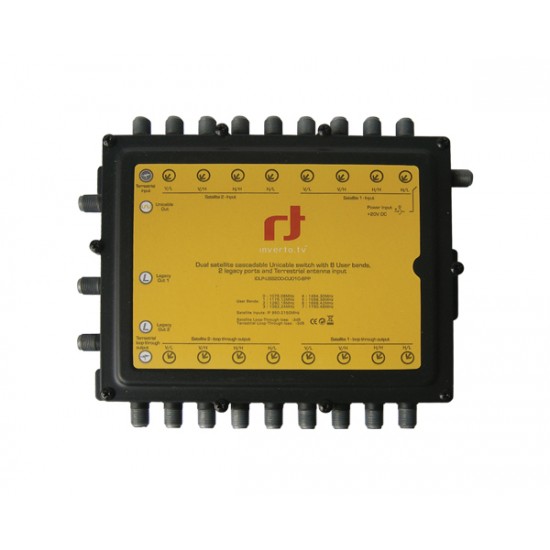

Satelitní multipřepínač Inverto 9/8 Unicable / Kaskádový + 2 standardní výstupy

Multipřepínač Inverto IDLP-USS2OO-CUO1O-8PP patří k nejmenším Unicable přepínačům. Multipřepínač umožňuje přijímat dva satelity a signál rozvést pomocí jednoho kabelu k až osmi set top boxům. Kromě Unicable výstupu na až osm uživatelů disponuje multipřepínač také 2x klasickým výstupem a pozemním anténním vstupem. Multipřepínač je napájen externím napájecím zdrojem.

Kaskádový multipřepínač šíří osm satelitních IF pásem (L / V, L / H, H / V a H / H ze dvou družic) a pozemní VHF / UHF signál. Unicable a standardní výstupy jsou kombinovány s pozemním signálem. Pozemní vstup není zesílen. Komunikační protokol mezi multiswitchem a set top boxy připojené přes port Unicable je založena na normě EN 50494 - Standard pro distribuci po jednom kabelu.

Použití pro vnitřní i venkovní instalaci.

Dva vstupy 4 x SAT IF vstupů z Quattro LNB pro dva satelity

  1 x UHF / VHF vstup z pozemní antény

Dva výstupy 4 x loopthrough Satelitní IF výstup

  1 x loopthrough pozemní výstup

  2x Legacy výstup s kombinovaným DVBT signálem

  1x Unicable Výstup pro 8 přijímač Max. kombinovaný s DVBT

Ovládání DiSEqC EN50494

Vstupní frekvenční rozsahy:.

Satellite 950 ~ 2150 MHz

Pozemní 47 ~ 862 MHz

Loop-Through ztráty.

Satelitní - 3 dB Max.

Terrestrial - 3 dB Max.

Konverze Zisk:

Unicable výstup + 10 ~ + 20 dB

Legacy Univerzální výstup - 1 ~ + 7 dB

Výstupní úroveň signálu (AGC řízené) 93 dBuV

Příkon Rozsah - 45 ~ - 15 dBm

Uživatel pásmo (kanál) Šířka pásma 40 MHz

Uživatel pásmo (kanál) Zisk zvlnění 3 dB Max.

Uživatel Pásové frekvence (kanály)

CH 0: 1076,06 MHz

CH 1: 1178,12 MHz

CH 2: 1280,18 MHz

CH 3: 1382,24 MHz

CH 4: 1484,30 MHz

CH 5: 1586,36 MHz

CH 6: 1688,42 MHz

CH 7: 1790,48 MHz

RF Izolace:.

Satelit / Satellite IF 28 dB min.

Satelit / Pozemní 35 db min.

Satelitní kanál / kanál (User Bands) 30 dB min.

LO fázový šum při 1 kHz: - 92 Max. dBc / Hz

  @ 10 kHz - 101 Max. dBc / Hz

  @ 100 kHz - 99 Max. dBc / Hz

  @ 1 MHz: - 103 Max. dBc / Hz

  @ 10 MHz - 127 Max. dBc / Hz

Integrovaný Phase Noise 1,5 stupňů Max.

Input / Output VSWR 2.5: 1

Vstupní / výstupní impedance 75 Ω

Vstupní / výstupní konektor F-Type

LNB vstup LNB 0 => 13 V / 0 K, LNB 1 => 13 V / 22 K (V)

LNB 2 => 18 V / 0 K, LNB 3 => 18 V / 22 K (H)

LNB Spotřeba proudu 400 mA @ 13 ~ 18 V

DC Odběr proudu 320 mA Max. Při 20 V (F-Type)

Provozní teplota - 34 °C ~ + 60 °C

Rozměry 204 x 139 x 19 (H x W x D) mm
